Sistemas Fratec S.A. usa varios tipos de inyectores para proveer a la antena la corriente que necesita y recibir de ella la conexión de red.
Todos ellos son lo que se conoce como inyectores pasivos.

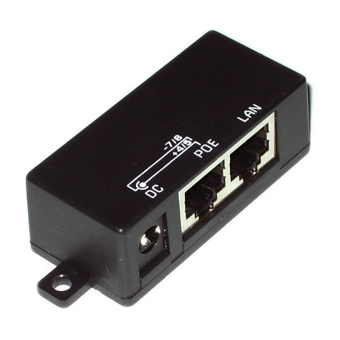

Los de 10/100 Mbps que tienen dos entradas RJ45 son:
y
El blanco marca Mikrotik tiene un LED verde que indica si la fuente de poder funciona.
Es importante verificar que la antena esté conectada al puerto que dice "P + DATA OUT" o "POE" y que el switch o router del cliente esté conectado al puerto que dice "DATA IN" O "LAN".

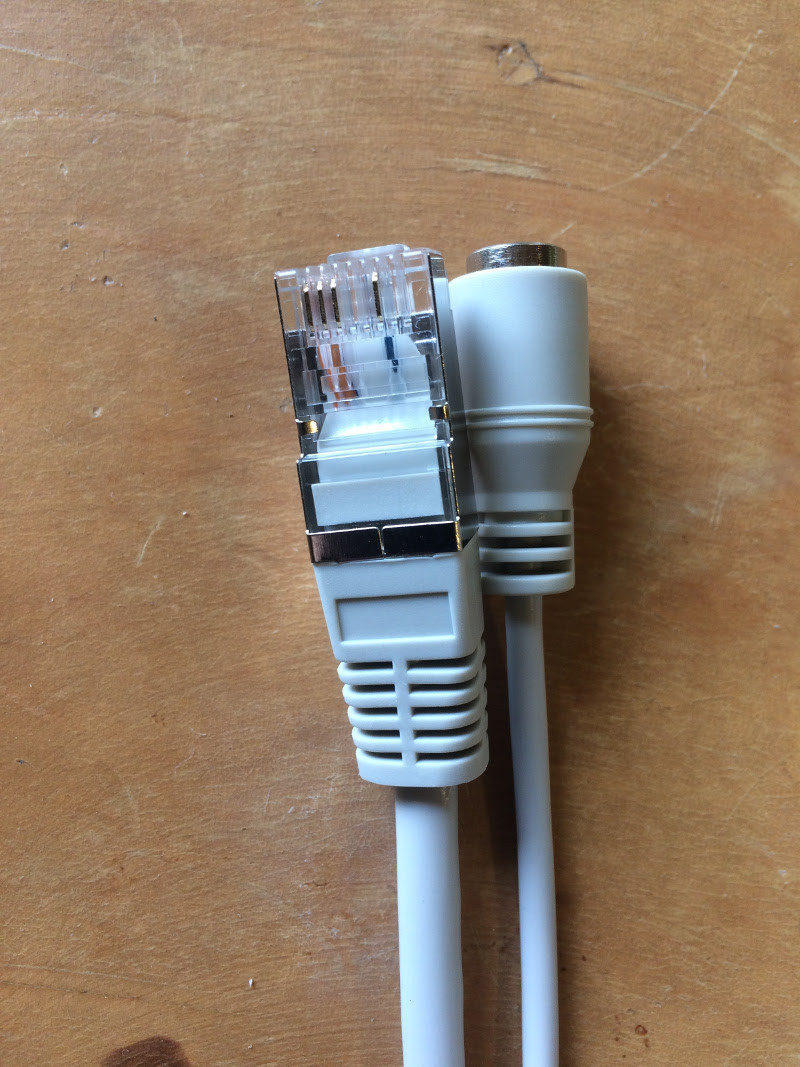

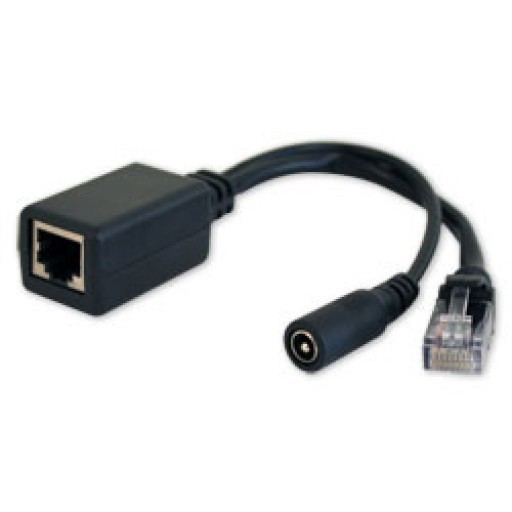

Hay otro inyector que solo trae un conector RJ45, donde se conecta la antena, y un pequeño "Patch Cord" que se conecta al switch, router o computadora final.

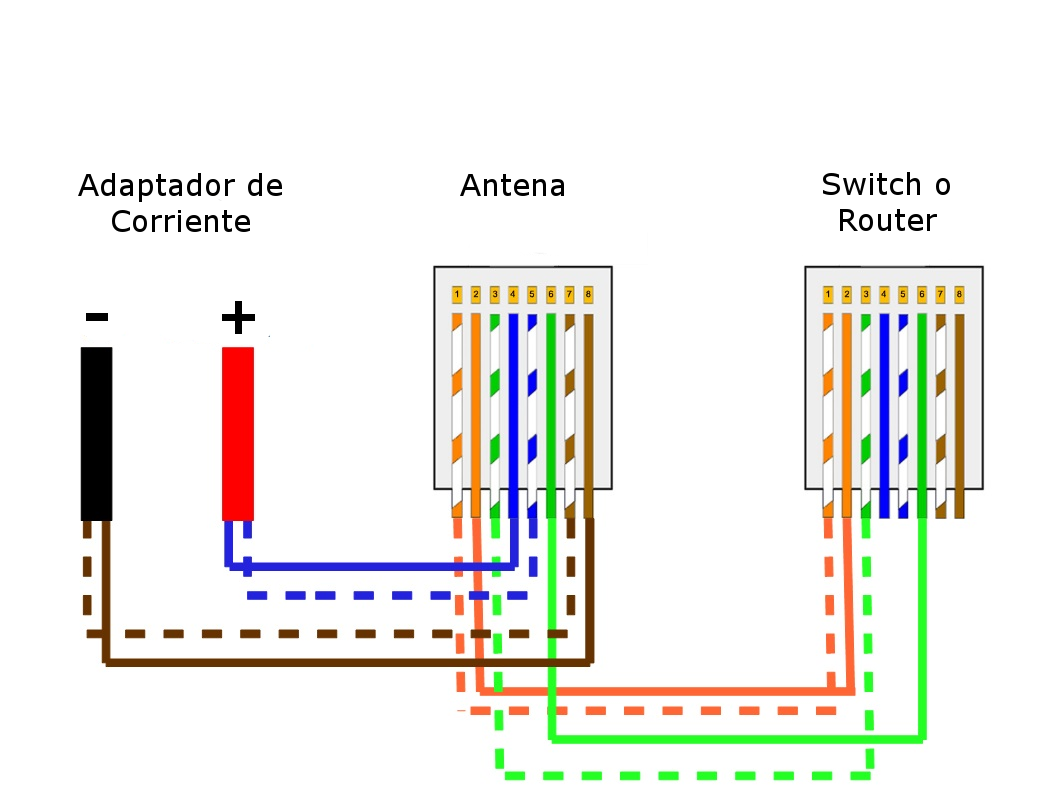

Todos ellos están alambrados de la misma manera:
Una inyector 10/100 con sólo dos pares (4 hilos) luce así:
También se usan inyectores Gigabit para las antenas que tengan puertos de red Gigabit.

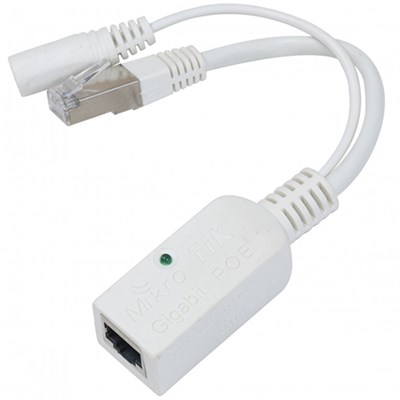

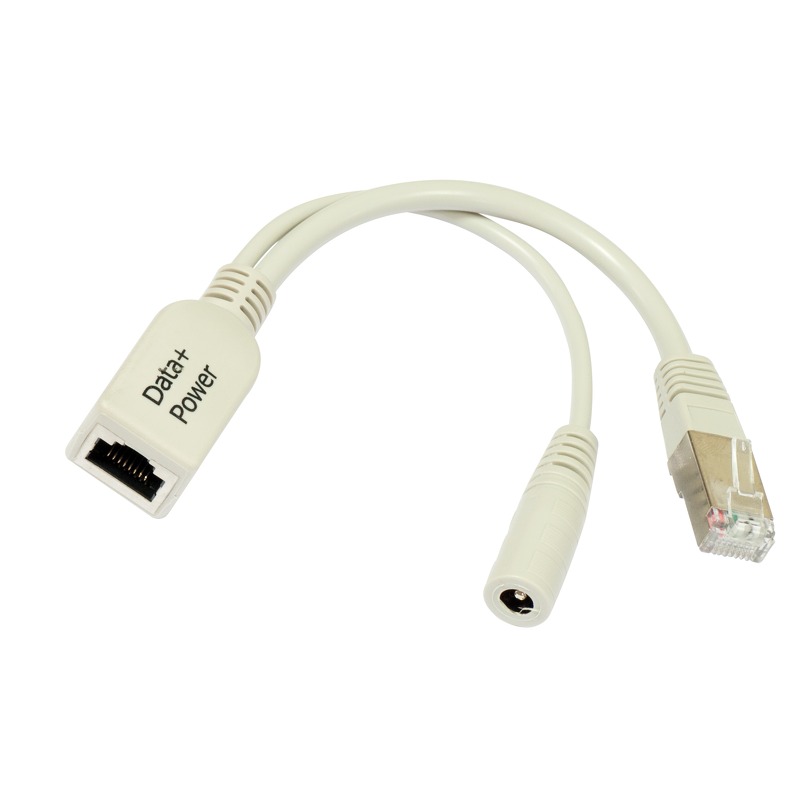

En ese caso los inyectores lucen así:
o
De ellos, solo el blanco tiene un LED verde que indica si la fuente de poder funciona.
